Как нарисовать чертеж окна
Оконная конструкция может быть разной — створки или двери могут открываться вправо, влево или откидываться, они могут быть глухими. Если вы решили самостоятельно сделать чертеж для заказа окна, то нужно знать, как открывания обозначаются на схемах или эскизах.
Сложного в этом ничего нет. Затратив несколько минут и набросав эскиз на листке бумаги, вам не придется объяснять продавцам на пальцах, что и как открывается. Эскиз также можно сфотографировать и отсылать компаниям для просчета конструкции. Помимо этого, некоторые магазины предлагают готовые решения в виде чертежей — вы будете их понимать.
Как обозначаются створки окна

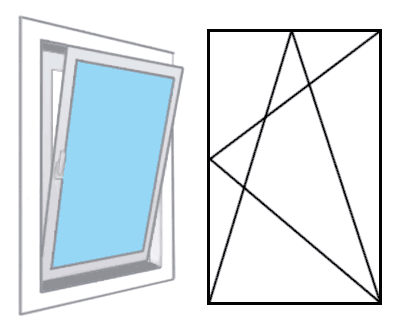

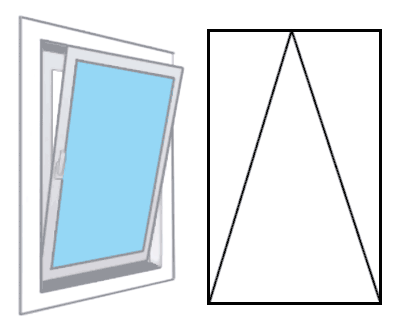

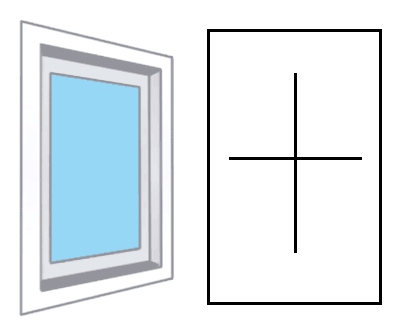

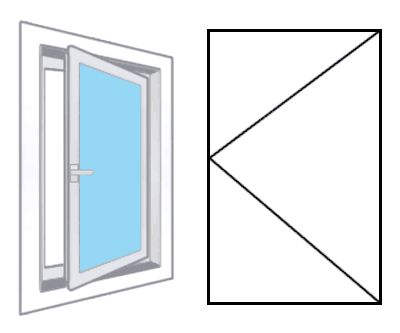

Каждый тип открывания имеет свое обозначение, равно как и глухие конструкции. Все возможные варианты отображены на эскизе. В вариантах с поворотным открыванием створки острый край треугольника указывает на ручку.
Обратим ваше внимание, что если в оконной конструкции нет форточки, то одна из створок делается откидной — так гораздо удобнее проветривать помещение, чем боковым открыванием.
На эскизе приведены схемы наиболее распространенных вариантов металлопластиковых окон. Нижний правый вариант является бюджетным — в нем одна часть глухая, вторая с поворотным и откидным открыванием. Глухая часть позволяет сэкономить довольно значительные средства за счет отсутствия фурнитуры и более простой конструкции. Снаружи она моется через открываемый сегмент окна. Помимо экономии, такой вариант является более теплым — уплотнение стеклопакета штапиками значительно плотнее, чем резиновыми контурами створки.
